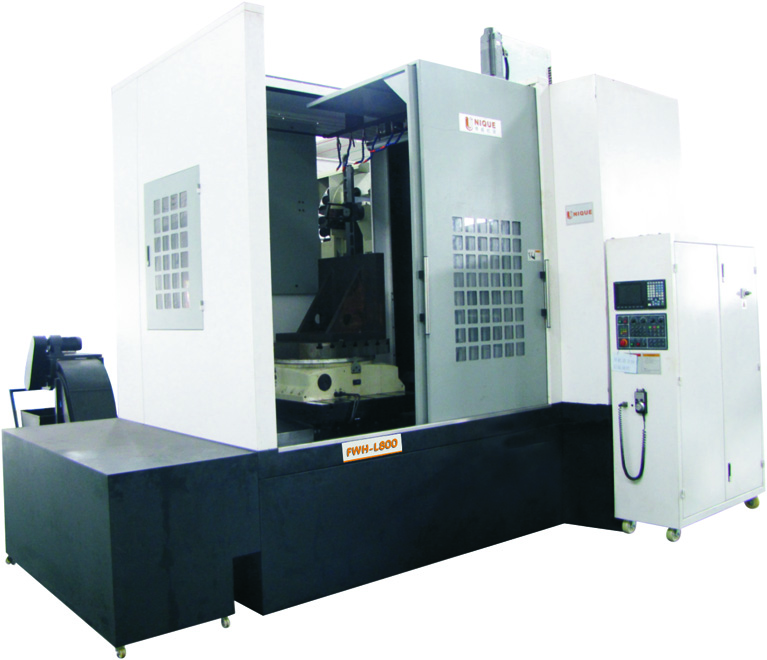

| 臥式(shi)加工中心-FWH-L800 |
| 產品(pin)型號(hao)： |
簡要說明： |
數(shu)控臥式加工(gong)中心
CNC Horizontal Machining Center
數控臥(wo)式加工中心規(gui)格
CNC Horizontal Machining Center Specifications
主要技術參數 |
FWH-L800 |
|
工作臺尺寸mm |
矩形基(ji)臺（1200X900）+分度轉臺（800X800） |
|
X軸行程mm |
1400 |
|
X軸電機功率kw |
4.5 |
|
Y軸行程mm |
1100 |
|
Y軸電機功率kw |
4.5 |
|
Z軸行程mm |
1100 |
|
Z軸電機功率kw |
4.5 |
|
B軸電機功率kw |
3.5 |
|
四(si)軸B軸回轉直徑(jing)mm |
Φ1000 |
|
最大工件尺寸mm |
Φ1300X1500 |
|
工作臺承重kg |
2000 |
|
快速(su)進給速(su)度m/min |
X、Y、Z：24 |
|
切削進給速度(du)m/min |
1-24000 |
|
軸向推力kgf |
1000 |
|
機床布局 |
T |
|
主軸錐孔 |
BT50 |
|
主軸轉速rpm |
8000 |
|
主軸功率kw |
22-26 |
|
主軸扭矩N.m |
140 |
|
主軸前軸承mm |
100 |
|
主軸中心至臺面距離(li)mm |
80-1180 |
|
主軸端(duan)面至工(gong)作中心距(ju)離mm |
250～1350 |
|
工作臺至地面(mian)距離(li)mm |
1350 |
|
ATC容量 |
24 |
|
最大刀具直徑mm |
Φ112/Φ200(相鄰刀套空刀) |
|
換刀時間s |
3.8 |
|
直線定位精度mm |
0.012（全程） |
|
重復定位精度mm |
0.0072 |
|
B軸定位精度 秒 |
±3 |
|
B軸(zhou)重復定(ding)位(wei)精度 秒 |
±1 |
|
大流量高(gao)壓力冷卻(que)系統(tong) 套 |
1 |
|
機床外形尺寸（長X高X寬）mm |
4720X5290X4040 |
|
機床總重T |
26 |
|
數控系統 |
三菱/西門子/發(fa)那(nei)科 |
數控臥式加工中心特(te)點
The Characteristics Of CNC Horizontal Machining Center
1.機床(chuang)是(shi)T型布(bu)局(ju)，工件重量的變化不會影響X、Y軸(zhou)的運動慣量(liang)，所以輪廓銑削精(jing)度(du)不受(shou)工件重量(liang)的變化，加工精(jing)度(du)穩定。
2.前后床身均為油水(shui)分離設(she)計。潤滑油可(ke)回收，節(jie)約資源，冷卻液(ye)不會被污染變質，冷卻效果好，有利環保。
3.分(fen)度(du)工作臺承重達
4.立柱為整體框式結構(gou)，剛性好(hao)，熱變形小(xiao)。
5.主軸(zhou)箱(xiang)(xiang)為(wei)整體對稱箱(xiang)(xiang)式結構，剛性好(hao)，熱均衡效(xiao)果好(hao)，熱變(bian)形小。
6.主軸(zhou)(zhou)(zhou)系統采用液壓浮(fu)動打刀(dao)結構(gou)，打刀(dao)時打刀(dao)力不會沖擊(ji)主軸(zhou)(zhou)(zhou)軸(zhou)(zhou)(zhou)承(cheng)，主軸(zhou)(zhou)(zhou)軸(zhou)(zhou)(zhou)承(cheng)得到有效保護。
7.主軸(zhou)軸(zhou)承設(she)有氣(qi)幕保護機構，有效(xiao)防止(zhi)切(qie)屑和切(qie)削液進入主軸(zhou)軸(zhou)承。
8.主軸端設有6個噴(pen)嘴冷卻(que)刀具和(he)切(qie)削區，工件(jian)溫度(du)小，加工精度(du)高。
9.主(zhu)軸(zhou)軸(zhou)承(cheng)設(she)有(you)強迫循環(huan)冷(leng)卻裝置(zhi)，主(zhu)軸(zhou)溫升小，熱(re)變(bian)形小，加工精度高。
10.主軸(zhou)箱采用液壓(ya)平衡(heng)其重量(liang)，主軸(zhou)箱運動靈(ling)活、平穩(wen)、慣(guan)性(xing)小(xiao)、響(xiang)應快。
11.凸輪式(shi)換刀(dao)機械手，準(zhun)確、可靠、速度(du)快(kuai)（刀(dao)對刀(dao)換刀(dao)時間僅為(wei)3.8秒）。
12.全(quan)(quan)封閉式(shi)機(ji)床防護(hu)罩，操作(zuo)安全(quan)(quan)，環(huan)保。
13.液壓系(xi)(xi)統(tong)(tong)采(cai)用雙(shuang)聯泵供(gong)(gong)油，由液控口實時自(zi)動控制系(xi)(xi)統(tong)(tong)供(gong)(gong)油狀態，所以系(xi)(xi)統(tong)(tong)溫升小，工作穩定。
14.冷卻系(xi)統設有3個水泵(beng)供水，分別供刀具、切削區，工件噴淋冷卻和床(chuang)身水槽(cao)沖刷(shua)切屑，工件熱變(bian)形小，工件清潔度高(gao).，而且整(zheng)個機床(chuang)熱變形小，機床(chuang)精度穩定。
15.機(ji)床采(cai)用日本三菱M70數控系統(tong)，其(qi)中央處理器是64位處理器，運算速度快，效(xiao)率高(gao)，故障率低，可靠性高(gao)。
16.本機(ji)床適用于(yu)機(ji)床制(zhi)(zhi)造、汽車(che)制(zhi)(zhi)造業(ye)、航天航空、軍(jun)事(shi)工業(ye)及船舶(bo)制(zhi)(zhi)造業(ye)和模(mo)具制(zhi)(zhi)造業(ye)等其(qi)他機(ji)械制(zhi)(zhi)造行業(ye)。
