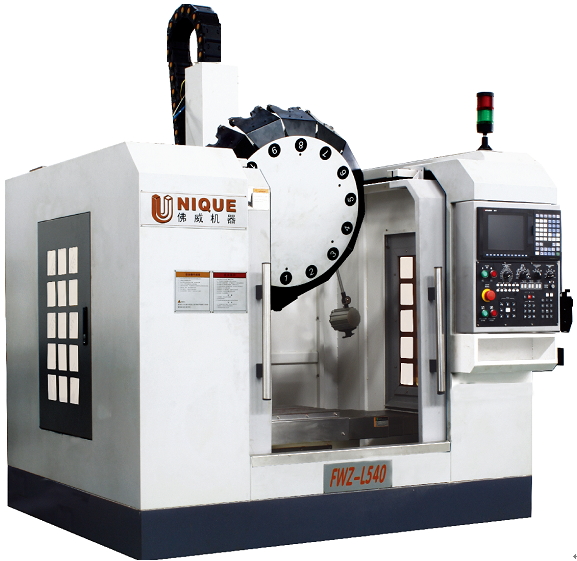

數控立(li)式鉆銑中心
Vertical CNC drilling and milling center
1.機床的鑄件(jian)均采用樹(shu)脂砂鑄件(jian)，且經過兩次人(ren)工(gong)時效處理，穩定(ding)(ding)性好，強度高，各項精度穩定(ding)(ding)可靠。
2.選用臺灣(wan)滾珠絲桿、線(xian)性導軌(gui)、精密鎖緊(jin)螺母及主軸，使用壽(shou)命長(chang)，可靠性高(gao)。
3.機床的潤(run)(run)滑系(xi)統均采(cai)用容積式供油潤(run)(run)滑系(xi)統，可(ke)確保任(ren)一(yi)潤(run)(run)滑部位都得到充分潤(run)(run)滑。
立(li)式加工中心規格
Specifications of vertical machining center
|
主要技術參數 |
FWZ-L540 |
FWZ-L540B |
FWZ-L740 |
|
工作臺尺寸mm |
400X600 |
400X600 |
400X800 |
|
工作臺承重kg |
250 |
250 |
250 |
|
X軸行程mm |
500 |
500 |
700 |
|
Y軸行程mm |
400 |
400 |
400 |
|
Z軸行程mm |
300 |
300 |
300 |
|
主軸中(zhong)心至滑塊安裝面距離(li)mm |
400 |
450 |
450 |
|
主軸端面(mian)至(zhi)工作臺面(mian)距離 |
155～455 |
155～455 |
155～455 |
|
工作臺T型槽 |
3-14X100 |
3-14X100 |
3-14X100 |
|
主軸錐孔 |
BT-30/Φ100 |
BT-30/Φ100 |
BT-30/Φ100 |
|
主軸轉速rpm |
12000 |
12000 |
12000 |
|
X、Y、Z軸滾(gun)珠絲桿(gan)規格 |
2516、2516、3616 |
2516、2516、3616 |
3216、3216、3616 |
|
X、Y軸線軌規格 |
HGH25CA |
HGH25CA |
HGH30CA |
|
Z軸線軌規格 |
HGH30CA |
HGH30CA |
HGH30CA |
|
X、Y、Z軸快(kuai)速進給m/min |
36、36、32 |
36、36、32 |
36、36、32 |
|
切削速度m/min |
1～8 |
1～8 |
1～8 |
|
X、Y、Z軸(zhou)定位精度mm |
±0.006 |
±0.006 |
±0.006 |
|
X、Y、Z軸重(zhong)復(fu)定(ding)位精(jing)度(du)mm |
±0.003 |
±0.003 |
±0.003 |
|
X、Y、Z軸電機參數（扭矩NM） |
8、10、10 |
8、10、10 |
12、12、20 |
|
X、Y、Z軸電機(ji)聯系方(fang)式 |
直聯 |
直聯 |
直聯 |
|
主軸伺服電(dian)機參數(shu)（kw） |
5.5 |
5.5 |
5.5 |
|
刀庫 |
BT30夾臂式14刀 |
BT30夾(jia)臂(bei)式(shi)16刀 |
BT30夾臂式(shi)16刀 |
|
機床外形尺(chi)寸（長X高(gao)X寬）mm |
1750X1900X2500 |
1960X2330X2400 |
2200X2400X2400 |
|
機床總重T |
3 |
3.5 |
3.8 |
|
數控系統 |
三(san)菱/西(xi)門子/發那(nei)科(ke) |
三菱/西門子/發那科 |
三菱/西門子/發那科 |
